ATA-2000系列 高壓放大器—壓電陶瓷中的典型應用
ATA-2000系列高壓放大器——壓電陶瓷中的典型應用
關鍵字索引：
壓電陶瓷
光學跟蹤瞄準
高壓功放
容性負載
壓電陶瓷簡介：
壓電陶瓷是一種能夠將機械能和電能互相轉換的陶瓷材料。壓電陶瓷除具有壓電性外，還具有介電性、彈性等, 已被廣泛應用于醫學成像、聲傳感器、聲換能器、超聲馬達等。壓電陶瓷利用其材料在機械應力的作用下，引起內部正負電荷中心相對位移而發生極化，導致材料兩端出現符號相反的束縛電荷即壓電效應。壓電陶瓷主要用于制造超聲換能器、水聲換能器、電聲換能器、陶瓷濾波器、陶瓷變壓器、陶瓷鑒頻器、高壓發生器、紅外探測器、聲表面波器件、電光器件、引燃引爆裝置和壓電陀螺等。
光學系統和精密跟蹤瞄準系統應用：
在自適應光學系統和精密跟蹤瞄準系統中，作為波前校正和快速精密跟蹤的關鍵元件——變形反射鏡(DM ) 和高速傾斜反射鏡(TM ) 與傳統的跟瞄系統構成多環復合控制系統，使其系統跟蹤精度大大提高(達1μrad) ，系統跟蹤帶寬從幾Hz到數十Hz。
目前的變形鏡和傾斜鏡的驅動器是利用壓電陶瓷(PZT) 材料的逆壓電效應以特殊工藝研制而成的。要使驅動器產生需要的位移量，必需在PZT 的正負兩極施加高達1500Vpp 的控制電壓。而控制電壓的變化頻率達數百Hz，這就需要與之相適應的高壓驅動放大器。系統中要求的跟蹤范圍越大、跟蹤精度和速度越高，越要求高壓放大器在大電容負載情況下，輸出電壓要高，帶寬要寬，噪聲、紋波和漂移要小。在設計高壓放大器時，同時滿足這些要求是相當困難的。

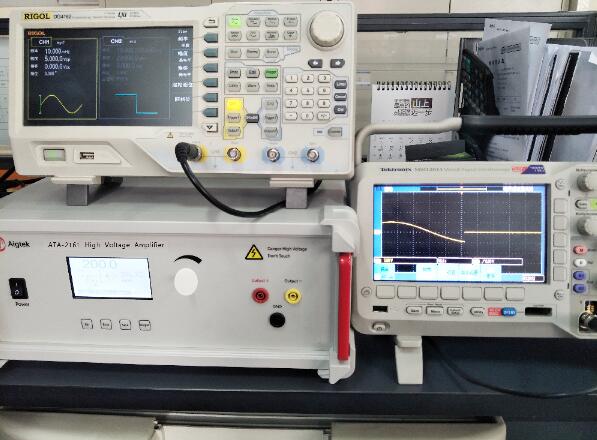

西安安泰電子科技有限公司生產的ATA-2160高壓放大器可以完全滿足應用要求，輸出電壓高達1600Vpp，輸出電流達40mA，帶寬（-3dB）更是達到DC-150KHz。在目前的自適應光學和跟瞄系統試驗中完全能夠滿足要求。其電壓、帶寬和輸出電流為自適應光學和跟瞄系統的發展提供技術保障。

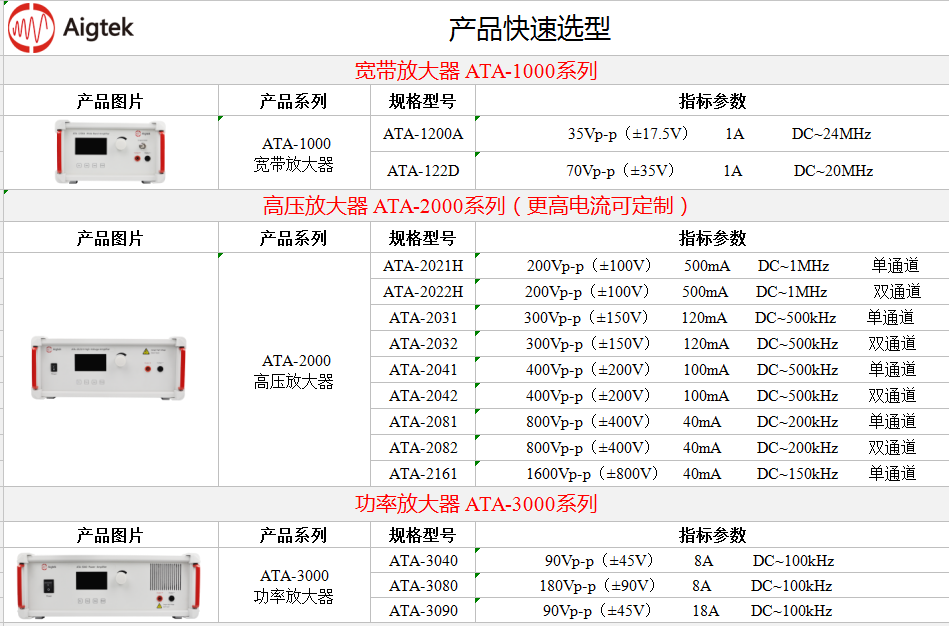

ATA-2000系列高壓放大器，可以輸出理想的單端及差分信號，為壓電陶瓷領域的研究提供了快捷的工具。同時該系列功率放大器，為了更好的為MEMS測試客戶應用，提供了完善的阻抗匹配網絡，方便用戶選擇對應匹配阻抗。

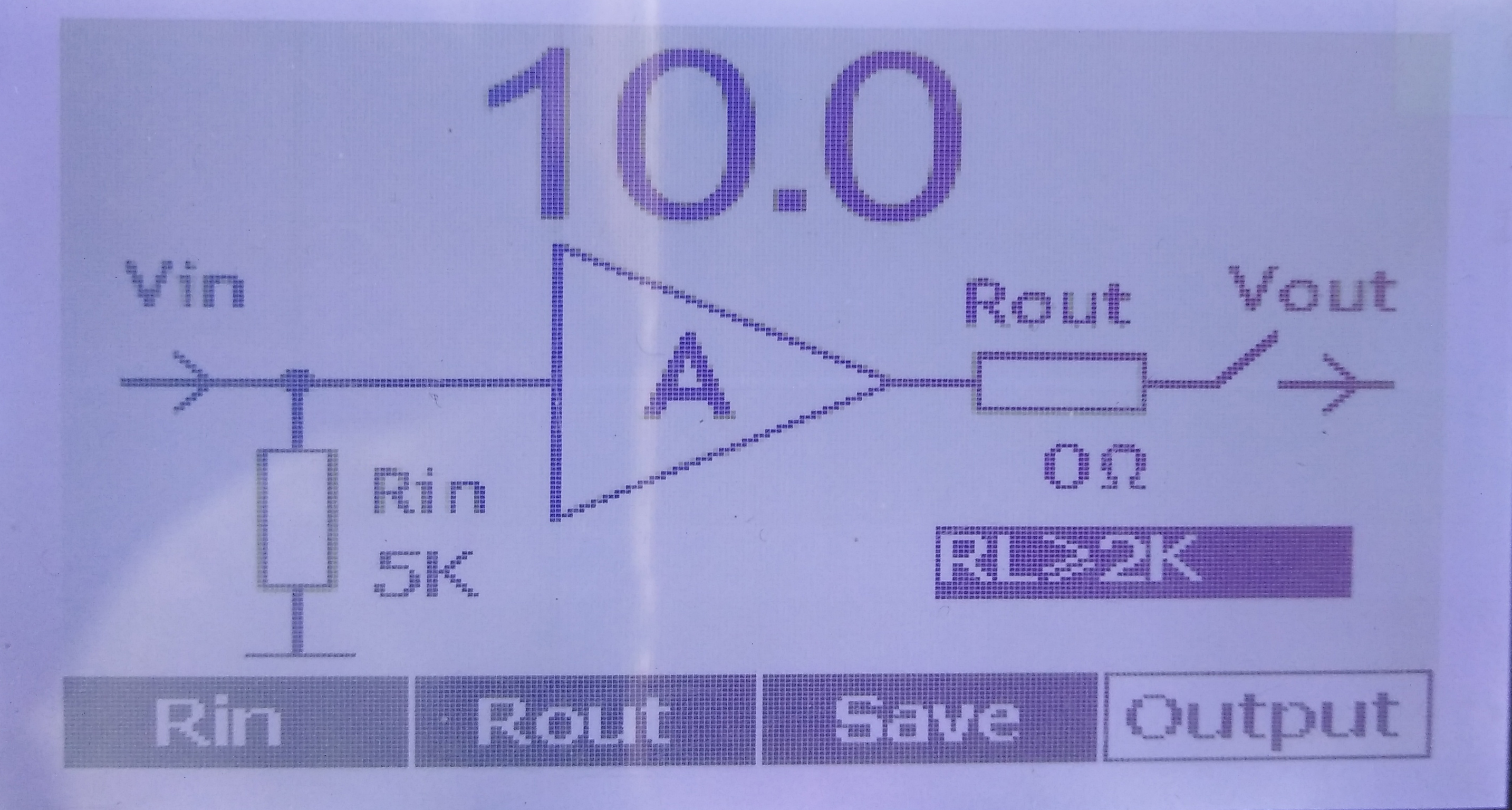

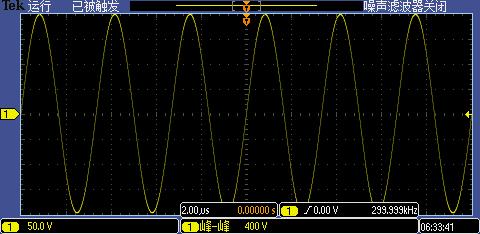

ATA-2000系列高壓放大器的增益數控可調，通過0.1的步進對于信號進行精準放大，方便用戶調試。同時具有100:1的信號監控口，方便用戶實時觀測輸出波形的變化。采用液晶顯示，操作簡單易懂。
