隨著技術難度的提高，沒有支持總線解碼的示波器，工程師在進行軟硬件交互測試時會非常痛苦。

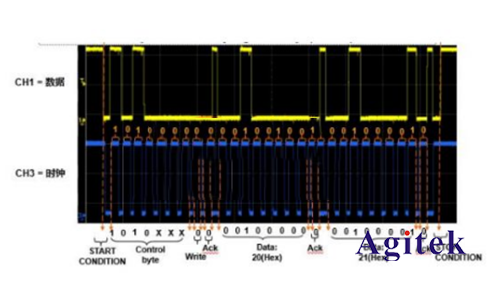

　　如下圖所示，我們可以以時鐘信號為參考，首先在屏幕上繪制每個0或1的特征，然后根據總線的定義找到有效的數據信息，如奇偶驗證位置和字節長度，然后將抽象的二進制轉換為16進制，以獲得我們最終想要的結果。手動解碼通常需要很長時間。不幸的是，如果解碼后發現這不是我們想要的信號，您可能不得不重復剛才的過程。

　　精明的管理層不會浪費工程師的時間在手動解碼上。嵌入式電路設計公司通常配備具有總線解碼功能的示波器。現在的示波器可以解碼分析行業內幾乎所有常用的串行總線，但是德科技Infinivision系列是行業內唯一使用硬件加速解碼(解碼速度最快)的示波器，可以實時分析總線信號并顯示在屏幕上。

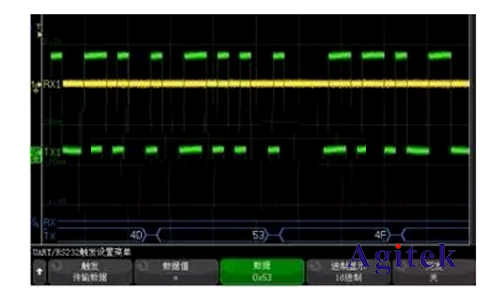

　　與示波器解碼功能相比，基于解碼的觸發功能是真正幫助工程師解決軟硬件交互問題的首選。如果在設計驗證過程中發現指令（如關閉、提高風速等），即使沒有觸發總線也很難復制問題。基于示波器總線的觸發功能，可以快速定位問題指令和其他通道的相關波形，快速解決問題。

　　如果您設計的產品使用串行總線進行內部或外部通信，示波器可以幫助您快速準確地完成與串行總線相關的測量和問題調試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
