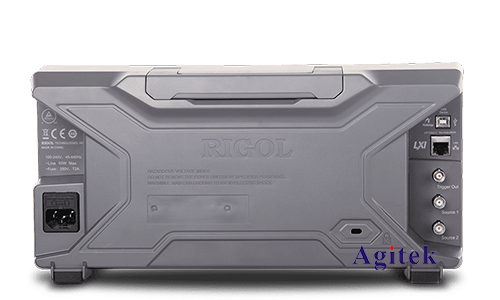

示波器是一種電子測量儀器，用于顯示電信號隨時間變化的波形。上升時間是示波器的重要指標之一，它表示示波器響應信號上升沿所需的時間。準確測量上升時間對于分析數字電路和高頻信號至關重要。本文將詳細介紹如何使用普源DS2102A示波器測量上升時間。

　　測量原理

　　上升時間測量基于示波器觸發功能。示波器首先通過觸發功能鎖定信號的上升沿，然后測量從觸發點到信號達到其最終值的10%至90%之間的時間。這個時間間隔即為上升時間。

　　測量步驟

　　1.連接示波器

　　將示波器探頭連接到要測量的信號源。確保探頭接地良好，并選擇合適的衰減比。

　　2.設置觸發條件

　　按下示波器的“觸發”按鈕，進入觸發設置菜單。選擇“上升沿”作為觸發類型，并設置合適的觸發電平。觸發電平應略低于信號上升沿的起始點。

　　3.設置時間基準

　　調整示波器的時間基準，以確保信號的上升沿清晰可見。時間基準應足夠短，以顯示信號的上升沿細節，但又足夠長，以避免波形失真。

　　4.測量上升時間

　　使用示波器的光標功能，將光標放置在信號上升沿的10%和90%點。上升時間將顯示在示波器的屏幕上。

　　影響因素

　　影響上升時間測量的因素包括：

　　探頭帶寬：探頭帶寬應高于被測信號的頻率，以避免波形失真。

　　衰減比：衰減比應選擇合適，以避免探頭加載效應。

　　觸發電平：觸發電平應略低于信號上升沿的起始點，以確保準確觸發。

　　時間基準：時間基準應足夠短，以顯示信號的上升沿細節。

　　注意事項

　　確保示波器已正確校準。

　　使用高質量的探頭，以獲得準確的測量結果。

　　避免探頭加載效應，這可能導致上升時間測量誤差。

　　對于非常快的上升時間，可能需要使用專用高速示波器。

　　使用普源DS2102A示波器測量上升時間是一個相對簡單的過程。通過以上介紹的步驟，可以準確測量信號的上升時間。準確的上升時間測量對于分析數字電路和高頻信號至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
