在現代電子設備和通信系統中，波特率是一個至關重要的參數，它直接影響著數據傳輸速度和系統性能。而示波器作為一種強大的信號分析工具，可以準確地測量波特率，并提供信號完整性分析等關鍵信息。本文將深入探討羅德與施瓦茨示波器在波特率測量方面的應用，并結合實際案例，為用戶提供全面的解決方案。

　　一、波特率的概念與重要性

　　波特率是指每秒鐘傳輸?shù)姆枖?shù)量，它是衡量數據傳輸速度的重要指標。在數字通信系統中，每個符號代表一個比特或多個比特，因此波特率與比特率密切相關。更高的波特率意味著更快的傳輸速度，但也意味著更高的信號頻率和更嚴格的信號完整性要求。

　　二、使用羅德與施瓦茨示波器測量波特率

　　羅德與施瓦茨示波器具備多種功能強大的測量工具，可有效地測量波特率，并提供更深入的信號分析。以下將介紹幾種常用的測量方法：

　　1.頻率測量法：

　　測量信號的頻率，并根據信號格式計算出波特率。例如，對于單極性NRZ編碼的信號，波特率等于信號頻率。

　　優勢：方法簡單直觀，適用于大多數常見的數字信號。

　　劣勢：無法識別復雜的編碼方式，精度受信號質量影響。

　　2.邊沿計數法：

　　通過示波器上的邊緣觸發功能，統計信號在一個時間段內的上升沿或下降沿數量，從而計算出波特率。

　　優勢：能夠準確測量各種編碼方式的信號波特率。

　　劣勢：需要設置合適的測量時間段，并確保信號穩定。

　　3.眼圖分析法：

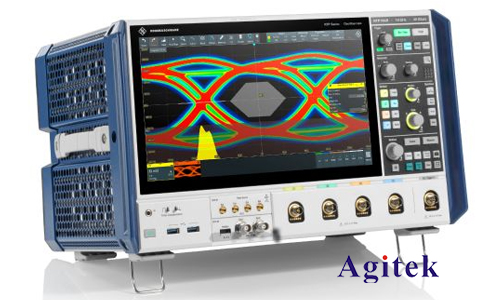

　　通過示波器生成眼圖，觀察眼圖的開啟程度和清晰度，判斷信號質量和波特率。

　　優勢：可以直觀地識別信號的抖動和失真，并評估信號完整性。

　　劣勢：測量方法相對復雜，需要一定的專業知識。

　　4.數字信號分析工具：

　　羅德與施瓦茨示波器內置多種數字信號分析工具，例如協議分析、抖動分析、串擾分析等，可以更深入地分析信號質量和波特率。

　　優勢：能夠提供更全面的信號分析，提高測量精度和效率。

　　劣勢：需要學習和掌握相關工具的使用方法。

　　三、羅德與施瓦茨示波器在波特率測量中的優勢

　　高帶寬和采樣率：羅德與施瓦茨示波器擁有高帶寬和采樣率，能夠準確捕捉高速數字信號的波形細節。

　　多種測量功能：除了基本的波特率測量，示波器還提供眼圖分析、抖動分析、協議分析等功能，幫助用戶深入分析信號完整性和系統性能。

　　靈活的配置選項：示波器提供了豐富的配置選項，用戶可以根據實際需求調整測量參數，滿足各種應用場景。

　　強大的分析軟件：羅德與施瓦茨提供配套的分析軟件，可以對示波器采集的數據進行更深入的分析和處理，生成詳細的測量報告。

　　四、波特率測量應用實例

　　以下幾個應用實例展示了羅德與施瓦茨示波器在波特率測量中的實際應用：

　　通信系統測試：測量不同通信標準（例如，Ethernet、USB、PCIe）的信號波特率，驗證系統性能和數據傳輸速率。

　　數字信號完整性分析：分析信號的抖動、串擾、上升沿和下降沿時間等參數，評估信號質量和系統可靠性。

　　存儲設備測試：測量硬盤、閃存等存儲設備的數據傳輸速率，評估設備性能。

　　嵌入式系統開發：驗證嵌入式系統中通信接口的波特率，調試系統性能。

　　羅德與施瓦茨示波器是測量波特率的強大工具，它提供了多種測量方法和分析功能，能夠滿足不同應用場景的需求。通過合理選擇測量方法和參數設置，用戶可以準確地測量波特率，并深入分析信號質量，提升通信系統測試效率。在未來的數字信號分析領域，羅德與施瓦茨示波器將繼續發揮重要作用，為用戶提供更高效、更便捷的信號測試解決方案，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
