泰克示波器MDO34電流探頭設置指南

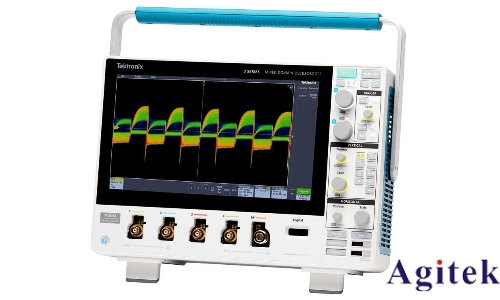

泰克示波器MDO34系列配備高性能電流探頭,可精準測量復雜電路中的電流信號。正確設置電流探頭是確保測量準確性的關鍵。本文將分步驟講解MDO34電流探頭的設置方法,幫助用戶快速掌握操作要點。
一、連接與基本設置

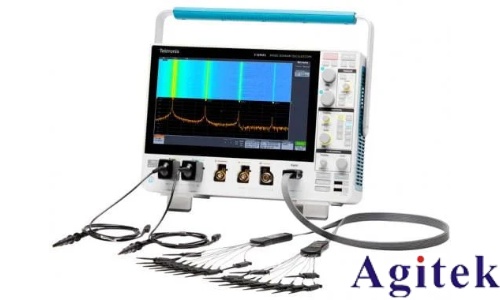

1. 連接探頭與示波器
確認電流探頭兼容MDO34型號(如TCP202等),通過BNC接口連接至示波器對應通道。
使用TAP-BNC轉換接口(若需要)確保連接穩固,避免信號干擾。
2. 開啟示波器并識別探頭
開機后,示波器應自動識別電流探頭型號。若未識別,需手動在菜單中選擇探頭類型。
通過CH1通道按鈕進入探頭設置,確認識別信息無誤。
二、校準與參數配置
1. 零點校準與消磁
關閉被測電路電源,將探頭測試頭置于關閉狀態。
設置示波器垂直幅值為最低檔(如10mA),調節探頭BALANCE旋鈕使波形歸零。若無法調至基準線,需配合粗調旋鈕調整。
按下消磁按鈕,觀察波形抖動后恢復至零位,完成校準。
2. 量程與衰減比設置
根據待測電流范圍選擇合適的探頭量程(如20A、200A等),并通過探頭側面的按鍵切換。
示波器衰減比需與探頭傳輸比匹配:例如,30A量程傳輸比為0.1V/A,示波器應設為“10X”;若為5A量程(1V/A),則設為“1X”。
確認示波器耦合模式為DC、阻抗1MΩ,避免信號衰減或失真。
三、測量與優化
1. 連接電路與觸發設置
將電流探頭夾在被測導線上,確保箭頭方向與電流流向一致。
調整示波器觸發模式(如邊沿觸發)和垂直/水平縮放,獲取穩定波形。
2. 補償校正與波形分析
若波形存在上升沿失真,需調節探頭補償電容:順時針增加補償可改善平坦邊緣,逆時針減少補償修正過沖。
利用示波器的測量功能(如RMS值、頻率)記錄數據,必要時保存至內部存儲器或上傳至計算機。
四、安全與維護注意事項
測量前務必關閉電路電源,避免觸電風險。
定期校準探頭(建議每半年一次),確保精度。
測量大電流時避免過載,選擇合適量程以防損壞探頭。
保持探頭清潔,避免油污或灰塵影響接觸性能。
通過以上步驟,用戶可高效完成泰克MDO34電流探頭的設置與校準,實現精準電流測量。操作時需嚴格遵循設備手冊規范,確保測試安全與數據可靠性。若遇復雜問題,建議聯系專業工程師或訪問泰克官方技術支持獲取幫助。
