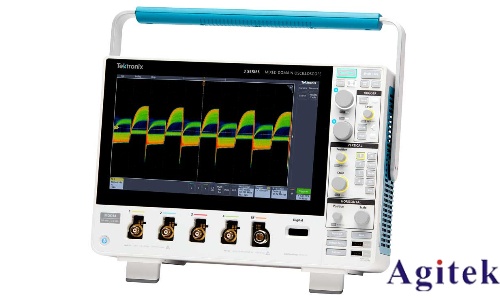

隨著汽車電子系統的復雜度不斷提升，CAN FD（靈活數據速率控制器局域網）和車載以太網已成為現代車輛的核心通信協議。泰克3系列MDO混合域示波器憑借其卓越的性能和全協議解碼功能，為工程師提供了高效、精準的測試解決方案。本文將深入探討其在車載通信測試中的應用方案及技術優勢。

一、技術優勢：精準解碼與多協議支持

泰克3系MDO具備硬件級的全協議解碼能力，可實時解析CAN FD和車載以太網的數據幀結構。其高帶寬與深存儲功能確保在高速通信環境下捕獲完整數據包，避免數據丟失。此外，MDO的并行解碼能力可同步分析多個協議層，如物理層信號質量、數據鏈路層幀格式及網絡層交互信息，幫助工程師快速定位通信故障。

二、應用場景：覆蓋車載網絡全鏈路測試

1. CAN FD測試：支持高達5Mbps的數據速率解碼，適用于新能源汽車的動力控制、自動駕駛傳感器網絡等高負荷通信場景。通過解碼仲裁段、數據場及CRC校驗，可直觀展示數據幀錯誤、位填充異常等問題。

2. 車載以太網測試：針對100Mbps至1Gbps的以太網通信，MDO提供PoE（以太網供電）、AVB（音視頻橋接）等協議解碼，支持抖動分析、幀間隔監測，助力車載娛樂系統、自動駕駛實時數據傳輸?shù)暮弦?guī)性驗證。

3. 混合網絡分析：通過多通道同步觸發，可同時解碼CAN、CAN FD與以太網數據，揭示不同網絡間的時序關聯，例如診斷指令與傳感器數據的同步性，優化系統協同效率。

三、操作步驟與實用技巧

1. 配置解碼模板：在示波器界面選擇對應協議（如ISO 11898-1/CAN FD或IEEE 802.3車載以太網標準），設置波特率/速率、觸發條件及解碼深度。

2. 信號捕獲與可視化：利用MDO的差分探頭接入網絡節點，通過波形顯示與解碼表格雙窗口呈現，直觀對比物理層波形與協議層數據。

3. 自動化分析：啟用“協議異常檢測”功能，自動標記幀錯誤、沖突事件，結合統計報表生成測試報告，縮短調試時間。

四、注意事項與設備保護

確保被測信號電壓不超過示波器輸入端峰值電壓（通常±30V），避免損壞輸入模塊；

在車載環境測試時，使用高阻抗輸入模式（>1MΩ）降低對網絡負載的影響；

定期校準示波器時間與觸發靈敏度，維持解碼精度。

泰克3系列MDO的全協議解碼方案為車載網絡測試提供了從信號層到應用層的深度洞察，其高效的解碼能力與靈活的配置選項顯著提升了測試效率。在智能駕駛與車聯網技術快速迭代的背景下，該方案將成為工程師優化通信系統、確保功能安全性的重要工具。
