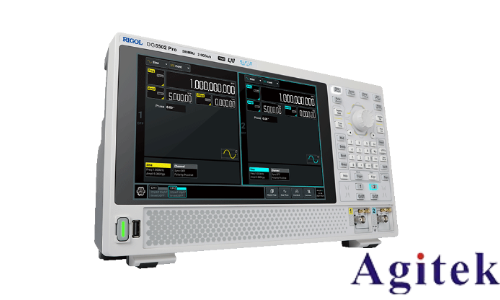

在電子測試與通信設備調試領域，脈沖信號的精確生成與調節至關重要。普源信號發生器DG5252 Pro憑借其強大的波形控制能力，為用戶提供了靈活多樣的脈沖信號生成方案。本文將詳細介紹如何通過該設備調節脈沖信號的寬度，并結合實際應用場景探討其策略。

一、基礎參數設置：快速調節脈沖寬度

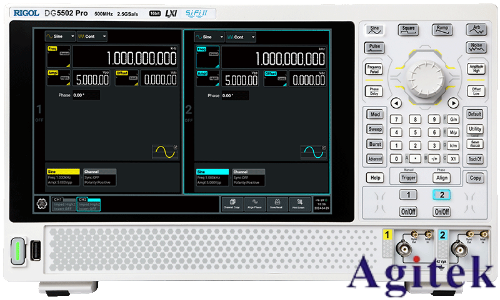

DG5252 Pro的主界面直觀呈現了核心參數調節區域。用戶需首先進入“脈沖信號”模式，通過點擊波形類型選擇“脈沖波”。隨后，在“寬度調節”模塊中，可直接輸入目標寬度值（單位通常為ns、μs或ms）。設備支持手動輸入與旋鈕微調兩種模式，前者適用于精確數值設定，后者便于動態觀察波形變化。此外，占空比參數的聯動調節同樣關鍵——通過同步調整占空比與寬度，可實現脈沖周期的精細化控制。

二、高級功能應用：動態調節與觸發模式

為滿足復雜測試需求，DG5252 Pro提供了高級調節策略。在“掃頻模式”下，用戶可設置脈沖寬度隨頻率變化的動態軌跡，例如在通信設備抗干擾測試中，模擬不同頻段的脈沖響應。調制模式則允許通過外部信號或內置算法實時改變脈沖寬度，適用于仿真復雜信號環境。此外，觸發模式的選擇（如邊沿觸發、延遲觸發）可精準控制脈沖起始時刻，配合寬度調節形成時序精準的脈沖序列。

三、優化技巧與場景適配

1. 精度優化：啟用“高精度模式”可提升寬度調節的分辨率，適用于納秒級脈沖生成（如高速數字電路測試）。此時需注意輸出阻抗匹配，避免信號失真。

2. 時序同步：在多設備協同測試中，利用DG5252 Pro的同步輸出端口，結合寬度調節與觸發延遲設置，確保各信號源的脈沖時序一致性。

3. 噪聲抑制：若生成窄脈沖時出現邊緣抖動，可啟用“波形平滑處理”功能，并通過降低輸出幅度與優化上升/下降時間參數提升信號質量。

四、參數保存與自動化流程

復雜調節方案可通過“預設文件”功能保存，一鍵調用避免重復設置。配合上位機軟件（如DG配套的LabPro工具），用戶可編寫腳本實現批量參數調節，例如在自動化測試系統中，通過API接口遠程控制脈沖寬度與序列生成，提升效率。

普源DG5252 Pro的脈沖寬度調節策略涵蓋了從基礎參數到高級功能的全面方案，其靈活性與精度滿足多領域測試需求。用戶需根據實際場景選擇合適的調節模式，并結合設備的高級特性進行優化，方能充分發揮其性能。在精密電子測試與通信研發中，掌握這些策略將顯著提升信號生成與調試的效率與準確性。
