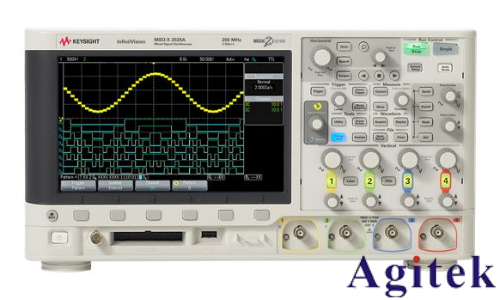

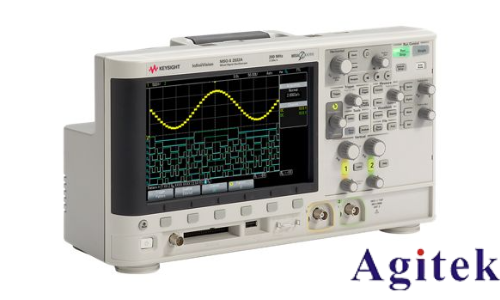

是德示波器DSOX2004A作為一款高性能電子測量儀器，廣泛應用于信號分析、故障診斷等領域。將示波器與電腦連接，可進一步擴展其功能，實現波形數據的實時分析、遠程控制和長期存儲。本文將詳細介紹DSOX2004A連接電腦的步驟及注意事項，幫助用戶快速完成配置。

一、硬件連接準備

1. 確認接口類型：DSOX2004A通常配備USB、LAN（以太網）接口，部分型號可能支持GPIB或RS232。根據電腦接口選擇對應連接線：若電腦僅有USB接口，可直接使用USB電纜；若通過以太網連接，需準備網線。

2. 連接設備：

 USB連接：將USB線一端連接示波器USB端口，另一端插入電腦USB接口。

 以太網連接：通過網線將示波器與路由器或電腦直接相連（若直連電腦，需確保電腦具備RJ45接口或通過適配器轉換）。

二、軟件配置與連接

1. 安裝驅動與軟件：訪問是德官網下載對應型號的驅動程序及控制軟件（如OpenChoice、IVI驅動程序）。安裝完成后，重啟電腦以確保驅動生效。

2. USB連接配置：

 打開示波器電源，啟動電腦上的示波器控制軟件（如TekVisa或OpenChoice PC應用）。

 選擇“設備連接”菜單，在列表中識別DSOX2004A型號，點擊“連接”自動配置通信參數。

3. 以太網連接配置：

 示波器開機后，進入菜單“實用程序→系統I/O→以太網設置”，手動配置IP地址（如192.168.1.100）和子網掩碼。

 在電腦上打開網絡設置，將IP地址設置為同一網段（如192.168.1.XXX），確保與示波器在同一局域網內。

 使用瀏覽器或專用軟件輸入示波器的IP地址，訪問并控制示波器界面。

三、高級功能與優化

1. 遠程控制與數據采集：通過API接口（如VISA、SCPI命令）編寫腳本，實現自動化測試和批量數據采集。

2. 波形同步與觸發設置：在軟件中配置觸發模式（如邊沿觸發、脈沖寬度觸發），確保波形捕獲的準確性。

3. 采樣率與帶寬優化：根據信號頻率調整示波器的采樣率和垂直分辨率，避免信號失真或高頻成分丟失。

四、注意事項與常見問題

1. 安全操作：連接前確保示波器和電腦斷電，避免接觸內部電路。使用符合標準的連接線材，防止信號干擾。

2. 驅動兼容性：若連接失敗，檢查電腦設備管理器是否識別示波器驅動，或更新至最新版本。

3. 網絡沖突解決：若以太網連接無法識別，嘗試重啟路由器或禁用電腦其他網絡適配器。

4. 軟件兼容性：優先使用是德官方推薦的軟件版本，避免因第三方工具兼容性問題導致功能受限。

五、驗證連接與測試

完成配置后，向示波器輸入測試信號（如校準信號或外部信號源），觀察電腦軟件中波形顯示是否正常。調整觸發參數和縮放設置，確認控制命令（如啟動/停止、參數修改）能否實時響應。

通過以上步驟，用戶可高效實現DSOX2004A與電腦的無縫連接，進一步發揮示波器的分析能力。無論是實驗室研究還是工業現場測試，穩定的連接與靈活的控制將為信號測量提供可靠支持。
