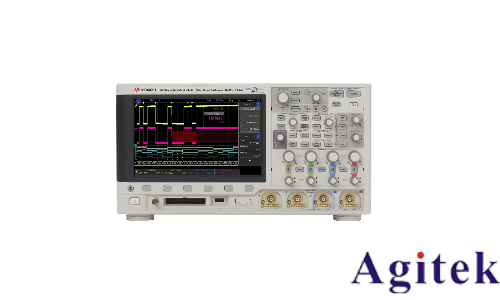

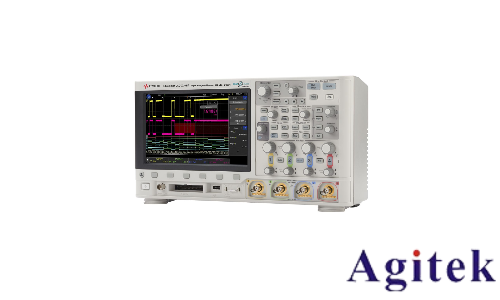

是德示波器MSOX3104A作為一款高性能測量工具，其觸發設置是準確捕獲和分析信號的關鍵。掌握觸發功能，不僅能穩定顯示波形，還能在復雜信號環境中快速定位異常，大幅提升調試效率。本文將深入講解其觸發設置方法及應用場景。

一、基礎觸發設置：構建信號捕獲的“錨點”

觸發設置的核心在于確定示波器何時開始采集數據。MSOX3104A支持多種觸發模式，基礎操作分為三步：首先，通過菜單選擇觸發源（如CH1/CH2通道或外部觸發輸入）；其次，設置觸發電平（即信號電壓閾值）和觸發邊沿（上升沿/下降沿）；最后，調整觸發斜率或延遲時間優化捕獲精度。例如，分析周期性正弦波時，將觸發源設為信號通道，電平置于波形幅度的50%，邊沿選上升沿，即可穩定顯示同步波形。

二、高級觸發模式：應對復雜信號場景

1. 邊沿觸發：適用于常規信號同步。通過設定電壓閾值和邊沿方向，捕捉特定電平點的波形變化。

2. 脈寬觸發：檢測脈沖寬度異常。例如，設置“大于50ns”的脈寬觸發，可快速識別通信協議中的超時幀。

3. 視頻觸發：針對NTSC/PAL等視頻信號，自動同步行/場信號，便于分析圖像傳輸中的失真問題。

4. 協議觸發：支持I2C/SPI等總線解碼。例如，設置I2C地址觸發（如0x50），僅捕獲目標設備的數據幀，簡化嵌入式系統調試。

5. 序列觸發：通過多條件組合（如“上升沿→特定電壓值→下降沿”）捕捉復雜時序問題。

三、實戰案例：調試I2C通信故障

當I2C總線出現數據丟失時，可啟用協議觸發：連接SDA線至CH1，觸發類型選“I2C Address”，設置觸發條件為“檢測到地址0x50且數據位第8位為1”。示波器僅捕獲目標地址的寫操作，結合解碼顯示，快速定位數據幀錯誤。

四、觸發故障排除與優化

若波形顯示不穩定，需檢查：①觸發源是否與信號輸入通道一致；②觸發電平是否在信號有效范圍內；③是否啟用“觸發釋抑”避免重復觸發。單次模式下無法捕獲瞬態信號時，可嘗試放寬電平閾值或使用預觸發功能，提前捕獲數據。

五、安全與**實踐

高壓信號測量需使用差分探頭并確保接地；調試多設備系統時，優先選擇時鐘信號作為觸發源；定期校準示波器，保存觸發配置參數以復現故障場景。

觸發設置是示波器應用的“靈魂”。通過合理配置觸發模式與參數，MSOX3104A不僅能精準捕獲目標信號，更能為工程師提供深入信號本質的分析視角。掌握這一技術，將助力電子設計、通信調試等領域的效率革新。
